0. 준비사항

  가. Ubuntu 18.04

    1) x64

  나. linux pro 2018

    1) lv2018pro-linux.iso로 가정

  다. 작업경로

    1) ~/down

    2) ~/down/lv2018pro-linux.iso

    3) ~/down/labview_x64

    4) ~/down/mnt <-- read only

      가) $ cd ~/down

      가) $ sudo mount lv2018pro-linux.iso mnt

      나) down 경로에 있다는 것을 가정



1. rpm to deb

  가. 필요한 패키지 설치

    1) $ sudo apt install alien

  나. x86을 제외한 rpm 파일 복사

    1) $ cd ~/down/mnt

    2) $ cp *.rpm ~/down/labview_x64

    3) $ cd ~/down/labview_x64

    4) $ rm -f *i386*

  다. rpm 파일을 deb로 변환

    1) $ sudo alien *.rpm --scripts



2. install

  가. deb 설치

    1) $ sudo dpkg -i *.rpm

    2) 에러가 발생할 수 있으나 무시



3. 실행

  가. $ labview64

0. 기본 화면

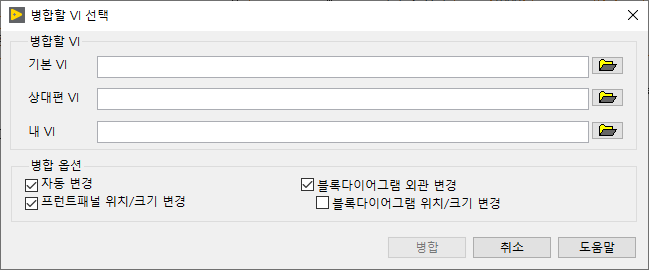

  가. 기본 VI : 상대편 VI와 내 VI는 기본 VI에서 파생된 것을 기본으로 해야함

    1) 상대편 VI와 내 VI에서 차이가 있는 부분을 병합할 기본 VI

    2) 병합된 코드는 기본 VI에 저장됨

  나. 상대편 VI : 기본 VI에서 파생된 코드를 기반으로 수정된 코드

  다. 내 VI : 기본 VI에서 파생된 코드를 기반으로 수정된 코드

  라. 상대편 VI와 내 VI에 대한 명칭은 특정 사용자 또는 리비전으로 인해 발생한 코드 2가지라고 생각하면 됨

  마. 2개의 VI만 병합할 경우(ex: A VI, B VI)

    1) 기본 VI : A VI 복사본(단순히 병합된 코드가 저장될 VI, B VI 복사본도 상관없음)

    2) 상대편 VI : A VI(반영사항이 없으므로 B VI만 반영된다고 보면 됨)

    3) 내 VI : B VI



1. 초기 VI 상태

  가. 기본 VI

  나. 상대편 VI

  다. 내 VI

2. 병합을 한 후 VI 상태

  가. 기본 VI

  나. 상대편 VI(기본 VI에 병합되어 저장되므로 변경없음)

  다. 내 VI(기본 VI에 병합되어 저장되므로 변경없음)



2. 병합 결과

  가. 상대편 VI에서 수정된 코드가 기본 VI에 반영되었음

    1) 더하기에서 증가로 코드 수정

  나. 내 VI에서 추가된 코드가 기본 VI에 반영되었음

    1) 감소 코드 추가

* 추가

Windows7에서 LV2009이후 버전의 Small Fonts 적용상태를 확인해본 결과

LV2009, 2012, 2013 : 기본적으로 Small Fonts가 적용 안됨(FontCodePageList를 추가해주어야함)

LV2010, 2011 : Small Fonts가 기본적으로 적용됨

-----------------------------------------------------------------------------------

아이콘 편집기를 사용하면 이전 버전(LV2010, 2011)과는 다르게 LV2012버전이상에서는 Small Fonts가 적용이 되지 않는다. 구글링을 해보면 딱히 해결점은 찾을 수가 없었는데, mylv에 있는 답변을 계기로 해결책을 찾을 수 있었다.

원래 상태(Small Font 적용안됨)


방법은 다음과 같다.


Small Fonts가 적용되지 않는 랩뷰 버전의 LabVIEW.ini 파일을 열어

파일 하단에

FontCodePageList=Small Fonts,1252

를 추가해주면, 간단히 문제는 해결된다.


추가 후(Small Fonts 적용됨)



이전에 작성한대로
(http://zelda.tistory.com/entry/NI-LabVIEW-Interface-for-Arduino-Toolkit의-설치)

Arduino용 툴킷만 설치한 후에 VI를 작성하면 Arduino가 동작할 줄 알았다.

그래서 간단한 DO를 하는 Blink를 만들어서 동작시켰다.

Blink.vi



하지만, 다음과 같은 에러가 뜬다.

(에러 5002이(가) 다음에서 발생했습니다: Init.vi.  Unable to establish connection with Arduino.  Please ensure that you have selected the correct COM port and that you have flashed the Arduino with the correct firmware.

이 에러 코드는 정의되지 않았습니다. 여러가지 이유로 인해 정의되지 않은 에러가 발생할 수 있습니다. 예를 들면, 코드에 대해 어떤 설명도 되어 있지 않거나, 에러 코드 입력에 에러 코드가 아닌 숫자를 연결했을 수도 있습니다.

추가적으로, 에러가 OS 또는 ActiveX와 같은 타사에서 제공하는 객체에 관련되어 있을 때 정의되지 않은 에러가 발생할 수 있습니다. 타사의 객체에서 발생한 에러일 경우, 웹에서 에러 코드 (5002) 또는 16진수 형 (0x0000138A)(으)로 검색하여 에러에 대한 설명을 얻을 수도 있습니다.)

이때까지만 해도, 툴킷이 지원하는 보드 타입이, Uno 와 Mega2560밖에 없어서,

가지고 있는 Nano보드가 동작이 안되는구나... 생각을 했다.

하지만, 다시 생각해보니,, Uno와 Nano는 MCU도 동일하고 핀배치도 비슷하다.

그래서 조금 더 파고 들기로 했다.

간단한 실행 하이라이트를 켜고 하나하나씩 확인한 결과,

VISA는 정상적으로 연결되어서 내부에서 실행되는 것이었다.

하지만 Init.vi 내의 Send Receive.vi의 Sync Packet를 날리는 부분에서

부분에서 문제가 생기는 것을 확인했다.

이때부터, 구글링 시작 LabVIEW Sync Packet 검색결과

https://decibel.ni.com/content/thread/9762

발견했고,,, LabVIEW에서 사용하기전에 Arduino에 펌웨어를 다운받아야한다는 거...

영어라서 항상 대충읽고 넘기는 게.. 결국은 문제였다.

아래 링크를 참고하면 Arduino에 LabVIEW용 펌웨어를 설치하는 법이 나온다.

http://digital.ni.com/public.nsf/allkb/8C07747189606D148625789C005C2DD6?OpenDocument

이제부터는 정상동작한다.


LabVIEW에서 Arduino를 컨트롤 할 수 있는 툴킷이다.

Arduino Toolkit은 ni.com사이트에서 Arduino로 검색을 하면

나오지만(http://sine.ni.com/nips/cds/view/p/lang/en/nid/209835),

Download 링크를 타고 들어가면 (https://lumen.ni.com/nicif/us/evaltlktlvardio/content.xhtml)

친절하게도 VIPM 2010을 설치하라고 되어있다.

우선 VIPM 2010을 설치하자

설치를 하고 나면 아래와 같은 화면을 볼 수 있다.


우측 상단의 돋보기가 그려져 있는 검색창에서 Arduino를 검색하거나,

목록을 보고 Arduino를 찾자.

해당 패키지를 더블 클릭을 하면, 패키지에 대한 자세한 정보가 나온다.

이런 거 저런 거 다 싫다, 하시면 해당패키지에서 오른쪽 마우스를 클릭하거나,

또는 상단 좌측의 Install package(s) 아이콘을 선택하면 설치할 수 있는 창이 뜨게 된다.

우선 본인은 더블 클릭으로 패키지에 대한 정보를 보겠다.

해당 화면은 아래와 같다.


Install을 누르면 해당 패키지에 대한 확인을 다시 하게 된다


Continue를 선택한뒤에는 다음과 같은 절차가 이루어지는 것 같다.

(패키지를 설치하려는 LabVIEW를 실행시킨 뒤에 사용자 라이브리러인 vi.lib에

라이브러리를 추가하고, 예제 파일 또한 설치하게 된다.)


차후에 Arduino Toolkit가 필요없게 될 경우, 설치와 마찬가지로 패키지 정보화면에서

Uninstall을 선택하면 된다. 이하 설명 생락.

이상으로 패키지의 설치를 마무리하며, 예제 파일 및 팔레트에 추가된 노드는

패키지 정보화면에서 확인할 수 있다.

그리고 당연히 LabVIEW에서도 컨트롤 및 함수팔레트의 Arduino에서 찾을 수 있으며,

예제 찾기에서 Arduino로 검색하여 예제를 찾아볼 수 있다.
